上海裂解气络合铁脱硫项目
一、项目概况
本项目为含硫裂解气处理项目，裂解气中硫化氢含量较高，无法满足国家环保要求。我公司将根据贵公司提供的数据确定了络合铁脱硫技术工艺初步方案设计将硫磺进行回收，高效脱除裂解气中的硫化氢组分。
二、项目设计条件
裂解气参数
|
裂解气处理量： |
12000Nm3/d |
硫化氢浓度： |
5000ppm |
|
操作弹性： |
0~120% |
来源气压力： |
2.5Kpa |
三、方案设计原则
（1）工艺技术先进，满足客户要求；
（2）节省占地面积，节能降耗；
（3）系统操作简单，维护方便，故障率低；
（4）秉承“安全、稳定、长周期、满负荷、优质”运行原则；
四、方案设计目标
|
脱硫精度： |
H2S去除率＞80% |
|
三废处理： |
基本无三废外排 |
|
硫磺量（干基）： |
80~120kg/d |
|
硫饼含液率： |
≤40% |
|
设计参照负荷： |
100~120% |
五、工艺流程

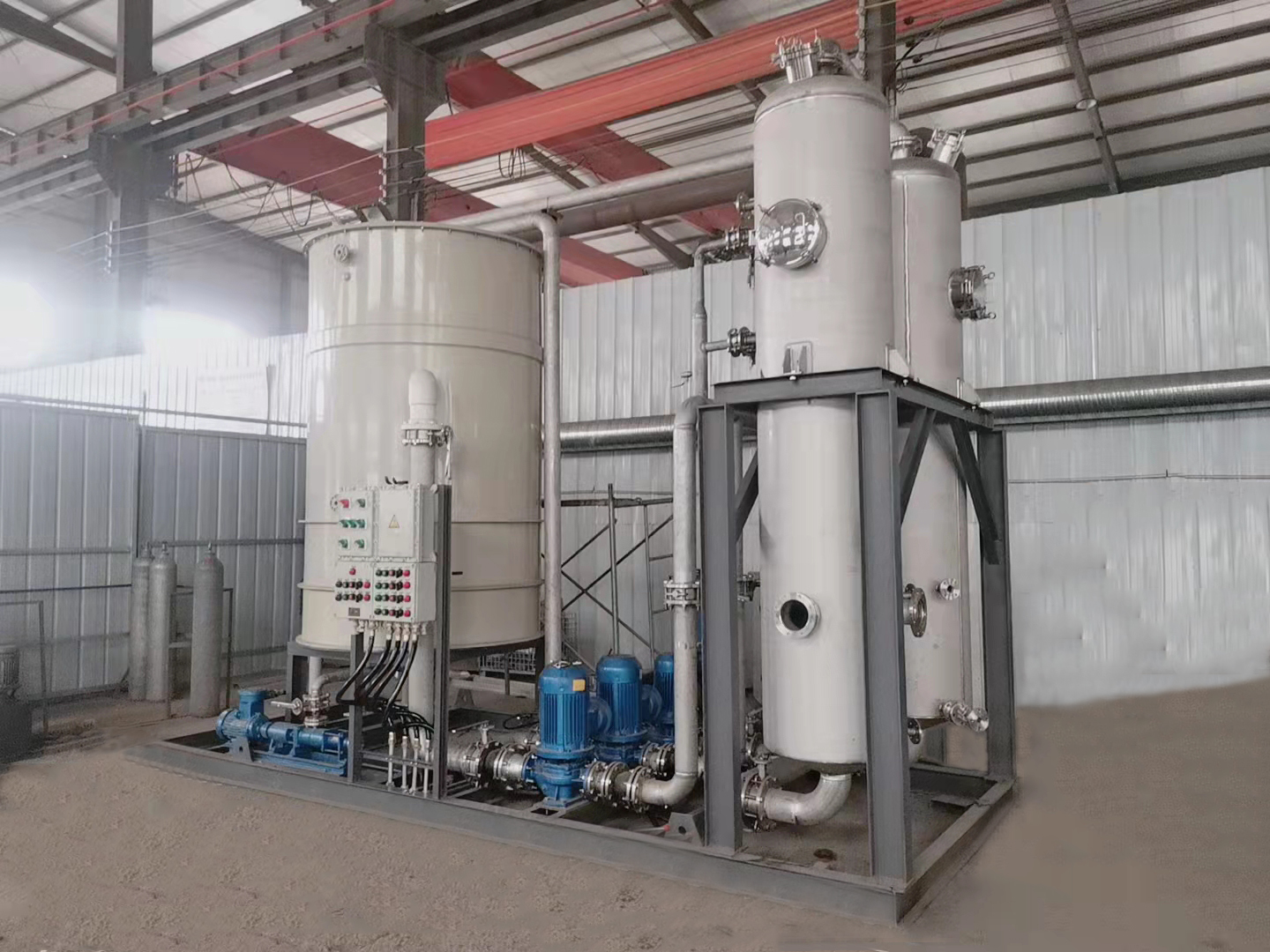

在处理易燃气体或其它有用的气体介质时，采用吸收塔加氧化塔的工艺形式 ，络合铁脱硫环保催化剂加入两塔内。吸收塔内把H2S 从含硫气体中分离出来并转化成单质硫。氧化塔内则可恢复螯合铁催化剂活性。将脱硫和再生分别在二个塔中进行，故称双塔流程。工艺流程如下：
